Beskrivning

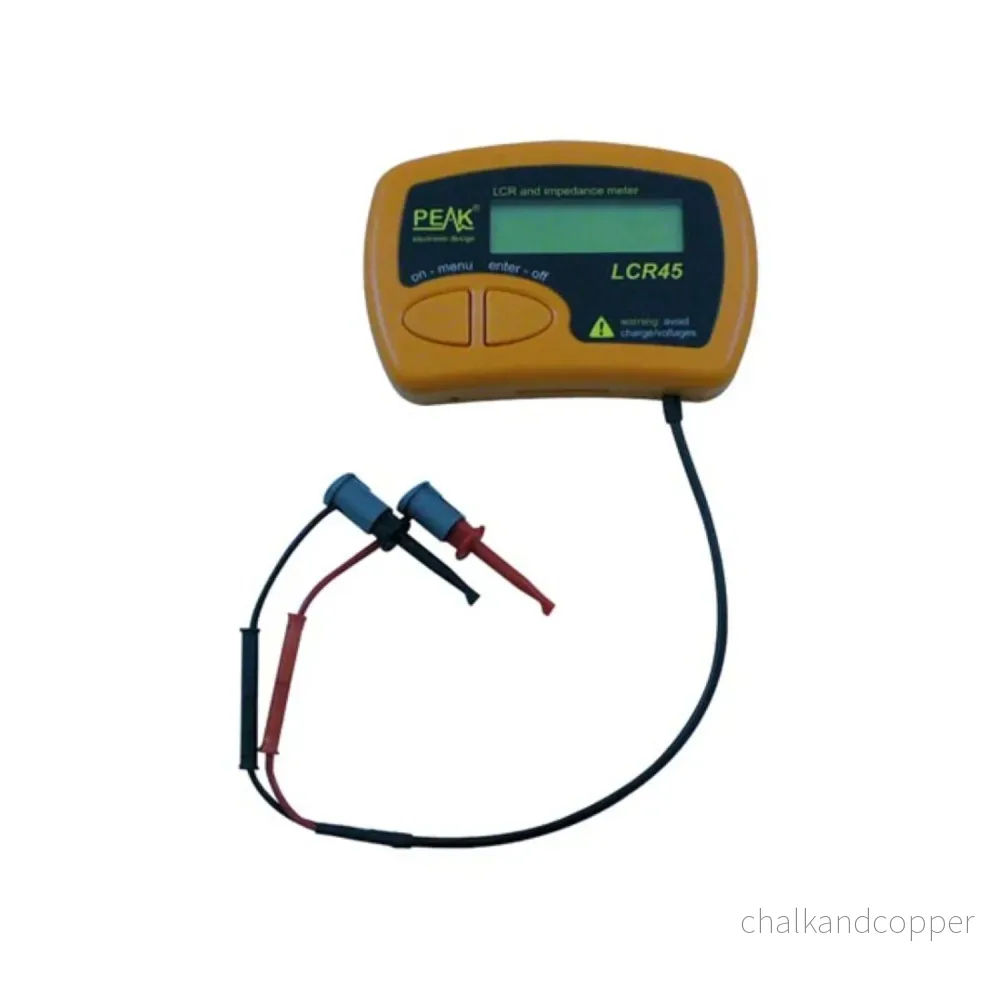

Analysator Impedansmätare Peak LCR45-kablar
LCR45-analysatorn är ett precisionsverktyg för mätning av resistans, induktans och kapacitans. Med sin kompakta design och sitt intuitiva gränssnitt är instrumentet idealiskt för användning i laboratorier och av hobbyanvändare. Den är utrustad med en LCD-display som möjliggör snabba och exakta avläsningar.
LCR / Impedansanalysatorn LCR45 är oumbärlig i elektronikarbete och möjliggör exakta mätningar av viktiga komponentparametrar. Den kan användas för att testa kondensatorer, induktorer och resistorer, vilket gör den till ett ovärderligt verktyg vid diagnos och reparation av elektroniska enheter. Tack vare sin mångsidighet används den i både professionella laboratorier och hemmaverkstäder.
Specifikation:
– Språk för bruksanvisning: engelska
– Färg: orange
– Mått: 20 x 14 x 3 mm
– Vikt: 165 g
– Displaytyp: digital
Specifikation av kapacitans:
– intervall: 0,5 pF till 10000 µF
– upplösning: 0,2 pF
– noggrannhet: ± 1,5 % ± 0,6 pF
Specifikation av motstånd:
– intervall: 0 Ohm till 2 MOhm
– upplösning: 0,1 Ohm
– noggrannhet: ± 1,0 % ± 0,6 Ohm
Specifikation av induktans:
– intervall: 1 µH till 10 H
– upplösning: 0,2 µH
– noggrannhet: ± 1,5 % ± 0,6 µH
Impedans för passivt element:
– Re och Im: ± 1,5 % ± 10 LSD
– magnitud: ± 1,5 % ± 10 LSD
– fas: ± 5 %.
– Mätningens samplingsfrekvens: 0,5-2 Hz
– Maximal testström genom s/c: -3,25-3,25 mA
– Maximal testspänning genom o/c: -1,05-1,05 V
– Sinusvågens renhet: 60 dB 3:e övertonen
– Testfrekvensens noggrannhet:
– 1 kHz: ± 0,5 %
– 14,9254 kHz: ± 0,5 %
– 200 kHz: ± 0,5 %
– Driftstemperatur: 10-40 °C
– Nominellt batterispänningsområde: 8,5-13 V
– Antal batterier: 1
– Batteristorlek: A23 (8LR932, 1811A, 3LR50, 8LR23, 8LR932, AS23S, E23A, GP12A, GP23, GP23A, K23A, L1018, LR23A, MN21, MN23, P23GA, VR22, V23GA)
Setet innehåller:
– Peak LCR/Impedansanalysator LCR45
– Mätsladdar
– Användarmanual (engelska)
– Tillverkarens förpackning
– Mäter motstånd, induktans och kapacitans
– Jämn mätning med hold-funktion
– Komponenttyp – ställs in automatiskt eller manuellt
– Testfrekvens – ställs in automatiskt eller manuellt, DC, 1 kHz,15 kHz eller 200 kHz
– Rensa menyn
– Stäng av – automatiskt eller manuellt
– Utbytbara mätsladdar ingår
